• 学習機能とシミュレーション機能をサポート

• リセット機能に対応し、元の工場出荷時の設定を復元可能

• ボタンを介して学習機能を開始し、ケーブルの抜き差しによる誤った学習機能の開始を回避します

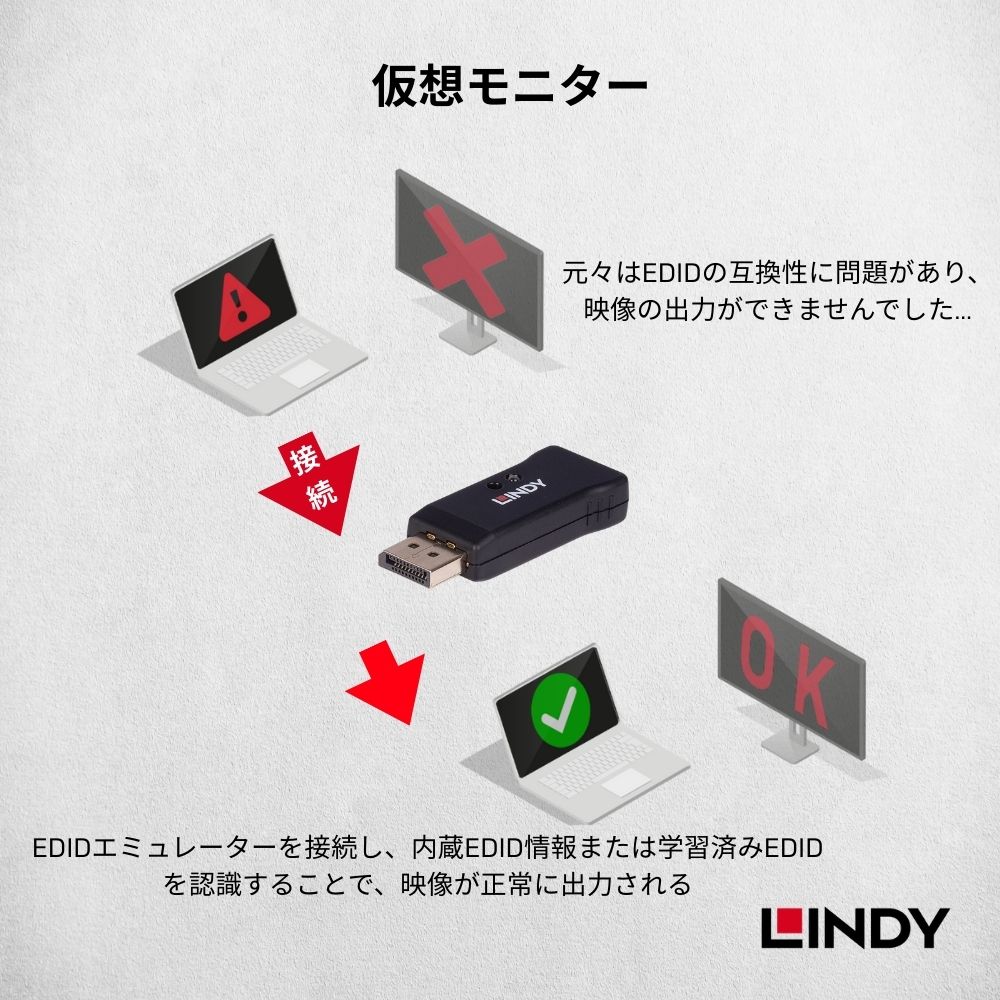

• 仮想スクリーンとして使用可能

• HDCPに対応

• 追加給電は不要で、接続機器のDisplayPort端子から電力を供給します

• 学習モードのEDIDを上書き保存（最後に学習したEDID情報のみを保存）

使用方法

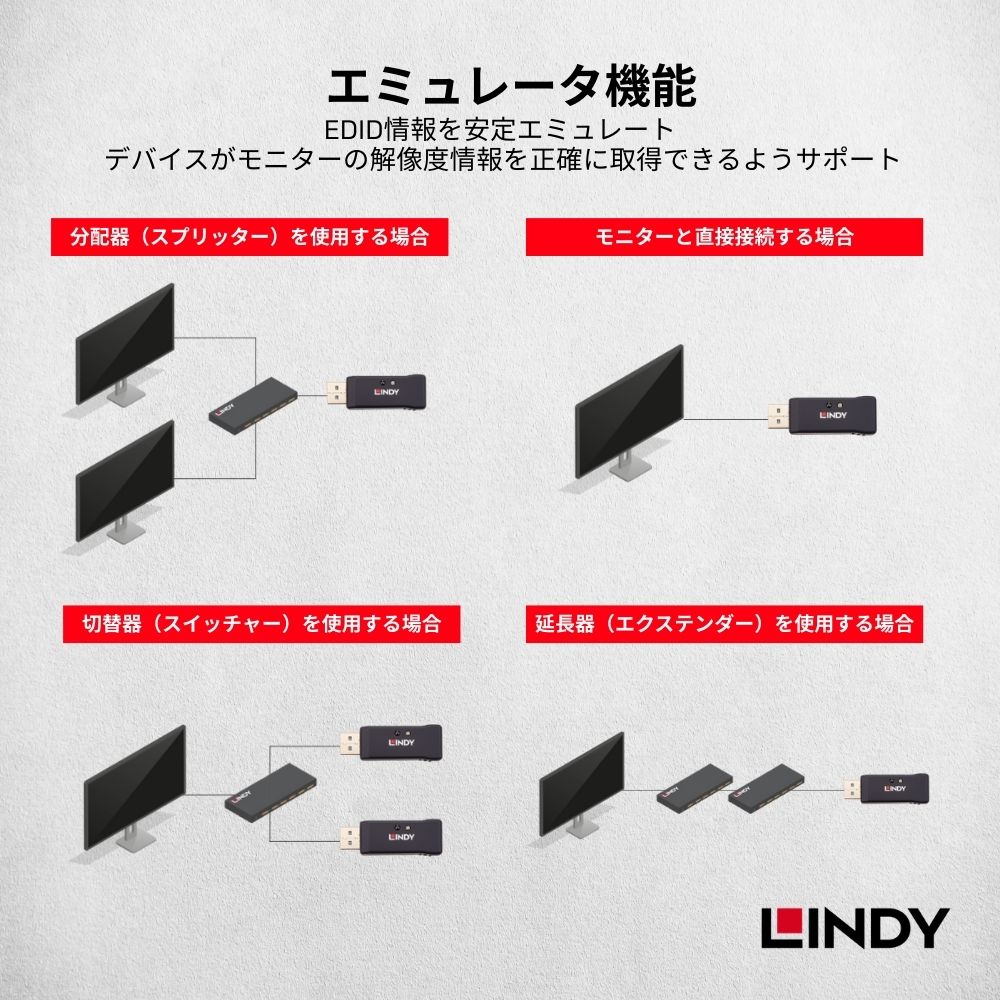

シミュレーション機能：

32118 に内蔵共通 EDID が組み込まれており、内蔵EDID機能を使用する場合、シミュレーション機能を使用してください

DP ケーブルを 32118メス端子に接続し、スクリーン、ディストリビュータ、エクステンダ等の機器に接続します

32118 オスコネクタを DP ソースデバイスに接続します

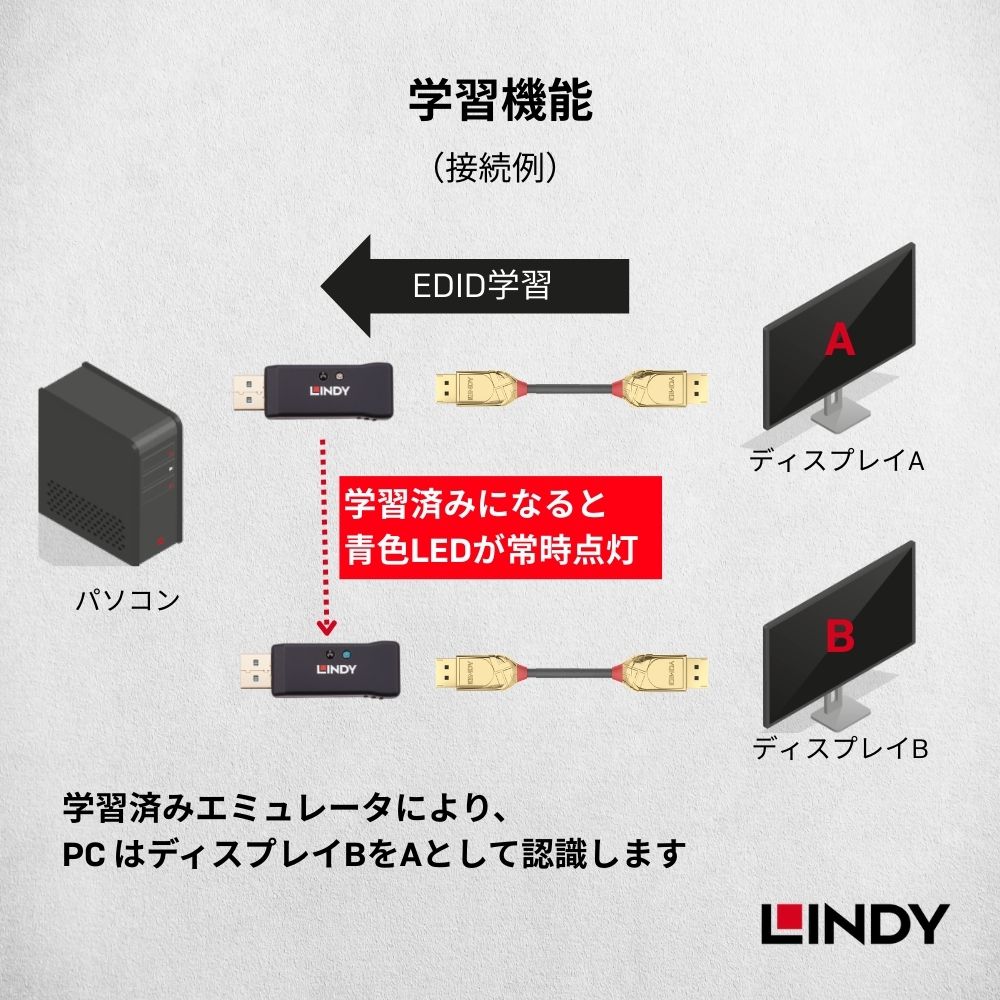

学習機能：

32118には、ディスプレイのEDID情報を学習することができます

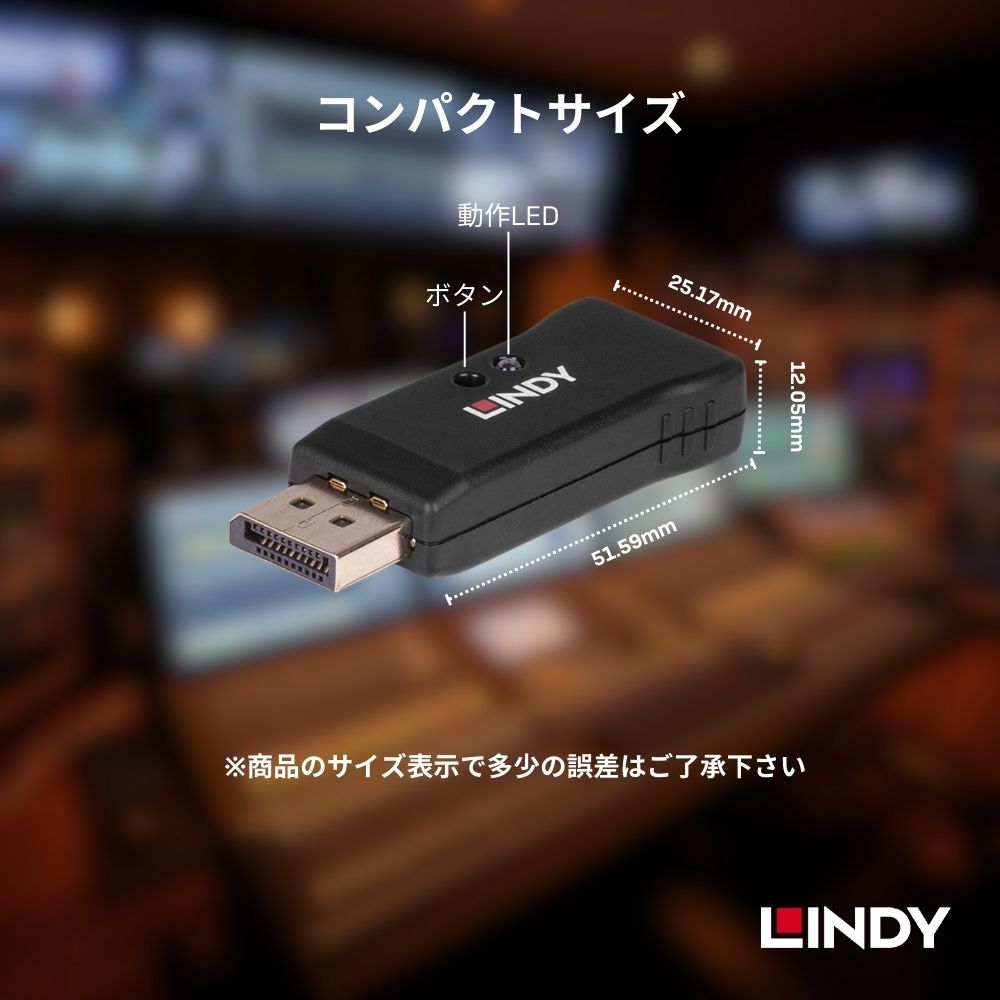

ペーパークリップなどを使用してボタンをクリックすることをお勧めします。手順は次のとおりです：

32118メスコネクタを DP ソースデバイスに接続します

32118オスをDPソースデバイスに接続します

ボタンをクリックして、青いLEDライトが点灯し始めます

LED の青いライトが常に点灯していると、画面の EDID が 32118に正常にコピーされたことを指します

抜き差し後は正常に使用可能です

リセット機能：（初期化設定機能）

学習機能が有効になった後に、32118を工場出荷時の設定に復元、次の手順でリセットを完了してください：

32118 を工場出荷時の設定（初期化）に戻したくて、元の内蔵 EDID を使用したい場合は、次の手順でリセットをしてください

学習済のEDIDの32118オスコネクタをDPソースデバイスに接続して、メスコネクタはDPケーブルに繋がず、ボタンをクリックしてください

（ペーパークリップなどをお勧めします）

LEDライトが青い光を点灯し、約5回連続的にフラッシュし、LEDライトが消えます。工場出荷時の設定に戻します

【使用上の注意事項・互換性について】

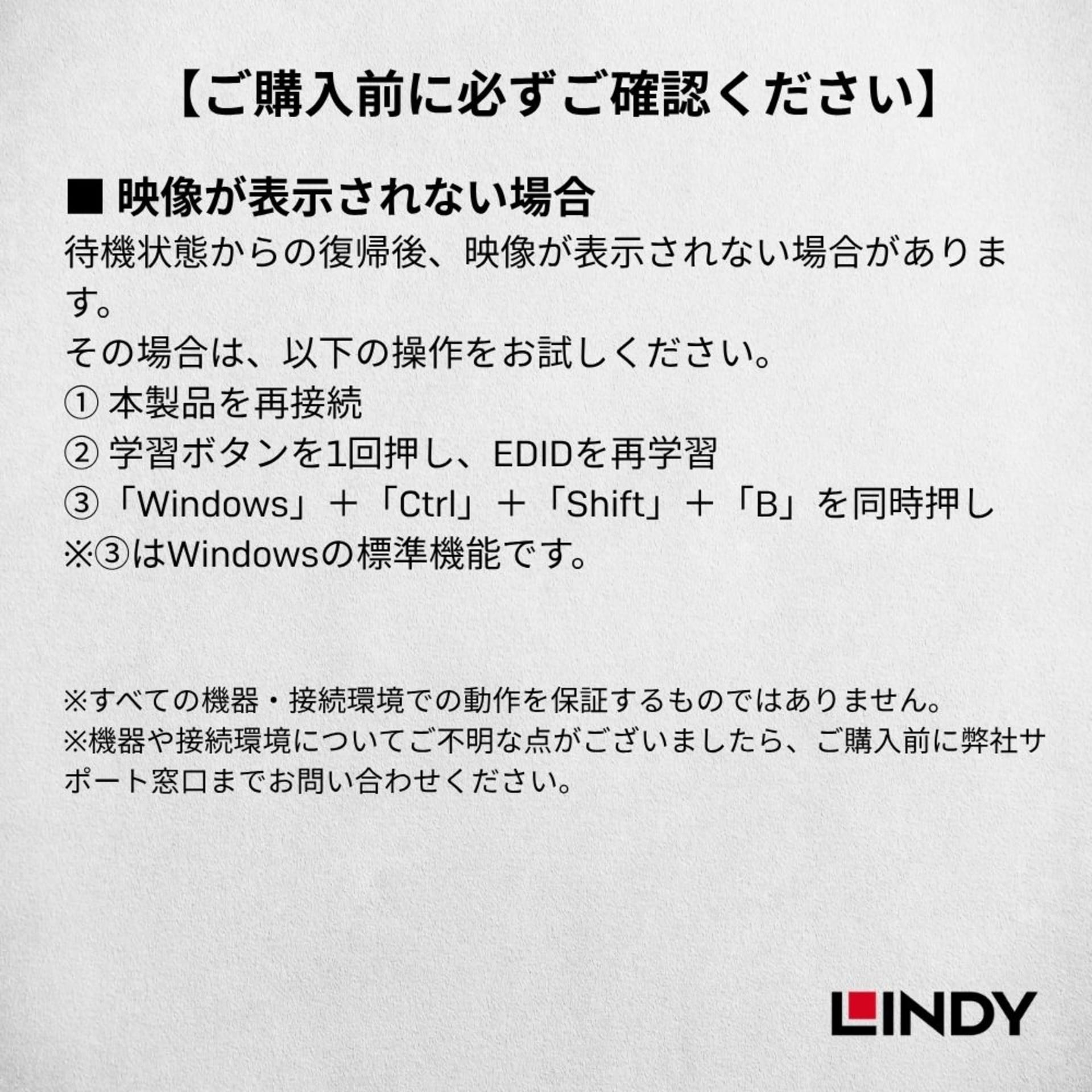

■ 映像が表示されない場合

待機状態からの復帰後は、映像が表示されない場合があります。

このような場合は、以下の方法をお試しください。

① 本製品を再接続する

② 学習ボタンを1回押し、EDIDを再学習する

③「Windows」＋「Ctrl」＋「Shift」＋「B」を同時に押す

※③はWindowsの標準機能です。

※すべての機器・接続環境での動作を保証するものではありません。

※機器や接続環境についてご不明な点がございましたら、ご購入前に弊社サポート窓口（support@lindy.co.jp）までお問い合わせください。
